Surface-mounted housings for TILLUME 24V LED spots

Surface-mounted housings when the ceiling should stay intact

Use surface-mounted housings when the ceiling should stay closed: concrete ceilings, renovation projects, shallow ceiling voids or rooms where the fitting remains visible.

Each housing holds a TILLUME 24V LED spot module. Choose the housing for the visible ceiling style and the module for light output, colour temperature, CRI and dimming.

Popular project situations

A surface-mounted housing is usually the right route when a recessed cut-out is not possible, or when the fitting should be visible on the ceiling.

Still comparing surface-mounted, recessed and pendant fittings? Start with the ceiling type, then choose the housing.

No cut-out

Visible ceiling installation

Useful when a ceiling cut-out is not possible or not desired, especially in renovation or concrete-ceiling projects.

Aim the light

Pivoted spot direction

Pivoted versions help direct the beam toward walls, furniture, corridors or selected accent areas.

Easier mounting

Separate cover design

The aluminium cover is fixed to the ceiling first. The visible housing is attached afterwards, so installation is easier.

Modular system

Housing + LED module

The surface-mounted housing holds the LED spot module; light quality and control are selected through the module and 24V system components.

View surface-mounted housings Choose LED spot modules View all ceiling fittings
Sortuj według:
surface_mounted_rund_white_black_ceiling_housing_with_flush_pivot_module_bracket_

Biała oprawa sufitowa | Natynkowa, okrągła, obrotowa

€13,49 EUR
Wymiary: Ø94 mm XH 90 mm, wspornik modułu Flush, kolor: biała struktura, obrotowy. Wykonany z wytrzymałego aluminium i malowanej proszkowo powierzchni. Zintegrowany mechanizm obrotowy do ukierunkowanego oświetlenia pomieszczeń Obudowa sufitowa...
Szybki podgląd Dodaj do koszyka
Biała, antyodblaskowa oprawa sufitowa | Montaż powierzchniowy, okrągły, obrotowy

Biała, antyodblaskowa oprawa sufitowa | Montaż powierzchniowy, okrągły, obrotowy

€13,98 EUR
Wymiary: Ø93 mm XH 110 mm, wspornik modułu Flush, kolor: biała struktura, obrotowy. Wykonany z wytrzymałego aluminium i malowanej proszkowo powierzchni. Zintegrowany mechanizm obrotowy do ukierunkowanego oświetlenia pomieszczeń Lampa sufitowa...
Szybki podgląd Szybkie zakupy

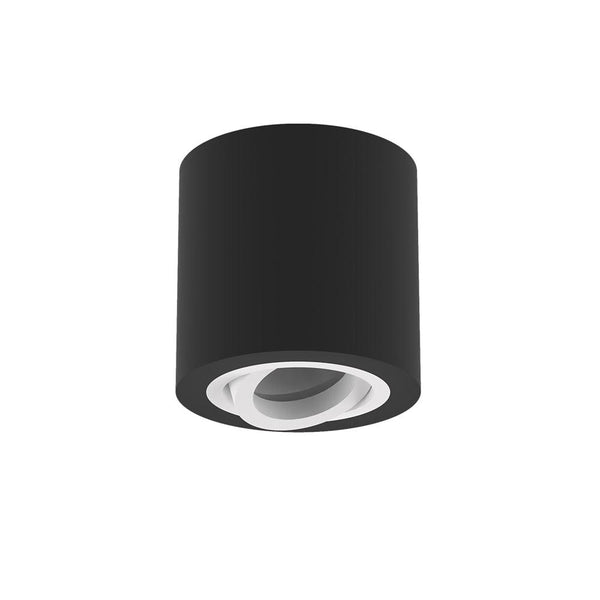

Surface mounted round black ceiling housing with flush pivot module bracket - TILLUME

Czarna oprawa sufitowa | Natynkowa, okrągła, obrotowa

€13,49 EUR
Wymiary: Ø94 mm XH 90 mm, wspornik modułu Flush, kolor: zewnętrzna czarna struktura / wewnętrzna biała struktura, obrotowy. Wykonany z wytrzymałego aluminium i malowanej proszkowo powierzchni. Zintegrowany mechanizm obrotowy do...
Szybki podgląd Dodaj do koszyka
IP44 Surface mounted round white ceiling housing with flush rigid module bracket - TILLUME

Biała lampa łazienkowa sufitowa | Natynkowa, okrągła, sztywna

€13,69 EUR
IP44 Wodoodporny, Wymiary: D Ø94 mm X H90 mm, Wspornik modułu Flush, Kolor: Zewnętrzna biała struktura / Wewnętrzna biała struktura, Wodoodporny do łazienki. Wykonany z wytrzymałego aluminium i malowanej proszkowo...
Szybki podgląd Dodaj do koszyka
Biała, antyodblaskowa oprawa sufitowa | Montaż powierzchniowy, okrągły, obrotowy

Biała, antyodblaskowa oprawa sufitowa | Montaż powierzchniowy, okrągły, obrotowy

€13,98 EUR
Wymiary: Ø93 mm XH 110 mm, ze sztywnym wspornikiem modułu, Kolor: Biała struktura. Wykonany z wytrzymałego aluminium i malowanej proszkowo powierzchni.  Lampa sufitowa antyodblaskowa bez modułu LED Atrakcja: Materiał aluminiowy,...
Szybki podgląd Szybkie zakupy
IP44 Surface mounted round black ceiling housing with flush rigid module bracket - TILLUME

Czarna lampa łazienkowa sufitowa | Natynkowa, okrągła, sztywna

€13,69 EUR
IP44 Wodoodporny, Wymiary: D Ø94 mm X H90 mm, Wspornik modułu Flush, Kolor: Zewnętrzna czarna struktura / Wewnętrzna czarna struktura, Wodoodporny do łazienki. Wykonany z wytrzymałego aluminium i malowanej proszkowo...
Szybki podgląd Dodaj do koszyka

Przewodnik po montażu natynkowym

Obudowy natynkowe do modułów LED 24V

A obudowa natynkowa To widoczna oprawa sufitowa, która mocuje moduł reflektora LED TILLUME 24 V, gdy wpuszczany otwór w suficie nie jest możliwy lub nie jest preferowany. Nazywana jest również oprawą sufitową do montażu natynkowego, oprawą reflektora do montażu natynkowego lub obudową reflektora do montażu natynkowego.

Wybierz obudowę do widocznego kształtu sufitu, sposobu montażu, rodzaju uchwytu, kierunku padania światła oraz, w wybranych modelach, ochrony przed zachlapaniem IP44. Moduł punktowy LED 24V do strumienia świetlnego, temperatury barwowej, współczynnika oddawania barw (CRI) i funkcji ściemniania. Jest to praktyczne rozwiązanie w przypadku renowacji, sufitów betonowych, płytkich przestrzeni międzystropowych, łazienek z odpowiednimi oprawami IP44 oraz systemów oświetlenia punktowego LED 24 V sterowanych przez DALI, KNX, Loxone lub PWM.

Struktura instalacji

Oddzielna aluminiowa osłona ułatwiająca montaż na powierzchni

Obudowy TILLUME do montażu natynkowego oddzielają aluminiową osłonę od widocznej obudowy aluminiowej. Osłona jest najpierw mocowana do sufitu, a widoczna obudowa jest mocowana później. Ułatwia to wyrównywanie i mocowanie, szczególnie podczas pracy nad głową.

  • Najpierw zamocuj aluminiową osłonę do sufitu.
  • Następnie zamontuj widoczną obudowę aluminiową.
  • Uchwyt reflektorowy zawiera moduł reflektorowy LED i może być regulowany lub stały, w zależności od rodzaju produktu.
  • Taka konstrukcja pokrywy i obudowy stosowana jest w oprawach TILLUME przeznaczonych do montażu natynkowego.
Exploded view of a white surface-mounted round pivoted housing with aluminium cover, aluminium housing and swiveling spot holder
Dlaczego to pomaga: Najpierw można zamocować aluminiową osłonę. Widoczną obudowę mocuje się później, dzięki czemu instalator nie musi przytrzymywać głębszego korpusu lampy podczas wyrównywania otworów na śruby.

Przewodnik po typach produktów

Trzy typy obudów montowanych na powierzchni, dostosowane do różnych potrzeb oświetleniowych

Zacznij od pożądanego efektu oświetlenia: regulowany kierunek, stały montaż w stylu downlight z opcją IP44 lub komfort antyodblaskowy. Następnie wybierz typ obudowy, który odpowiada temu efektowi.

1. Regulowany kierunek

Do widocznego oświetlenia sufitowego, którego wiązka światła powinna być skierowana na ścianę, korytarz, powierzchnię mebla lub element akcentowy. Dostępne są modele okrągłe i kwadratowe.

2. Stały styl oświetlenia typu downlight z opcją IP44

Aby uzyskać schludny wygląd sufitu, gdy kierunek oświetlenia jest już zaplanowany, oprawy TILLUME do montażu natynkowego są dostępne w wersji IP44 do łazienek lub pomieszczeń wewnętrznych, w których wymagana jest ochrona przed zachlapaniem.

3. Komfort antyrefleksyjny

Aby zmniejszyć olśnienie wizualne i uzyskać spokojniejsze oświetlenie sufitowe, wybierz białe lub czarne oprawy, kąt osłony 20° i 20-milimetrowe zagłębienie źródła światła.

Regulowany uchwyt punktowy

Obrotowe, okrągłe i kwadratowe obudowy w kolorze białym lub czarnym, umożliwiające regulację kierunku światła

Użyj obrotowego uchwytu do montażu natynkowego, gdy wiązka światła ma być skierowana w stronę ściany, korytarza, blatu roboczego, dzieła sztuki lub miejsca do siedzenia. Obrotowy uchwyt reflektora mieści moduł LED i umożliwia regulację kierunku wiązki po montażu.

  • Dostępne są wzory okrągłe i kwadratowe.
  • Białe i czarne wykończenia mogą wtapiać się w sufit lub tworzyć silniejszy kontrast.
  • Obrotowy uchwyt można regulować w zakresie 20°.
  • Widoczna wysokość obudowy wynosi 90mm.
  • Przydatne, gdy sufit powinien pozostać zamknięty, np. w przypadku projektów renowacyjnych lub stropów betonowych.
  • Sprawdza się, gdy punkt świetlny jest stały, ale wiązka światła nadal musi być skierowana na ścianę, powierzchnię mebla, korytarz lub obszar akcentowy.
  • Przed podjęciem ostatecznej decyzji o układzie sprawdź wysokość pomieszczenia, położenie reflektora, kąt wiązki światła i poziom ściemniania.
White surface-mounted round pivoted housing for TILLUME 24V LED spot modulesWhite square surface-mounted pivoted fitting for TILLUME 24V LED spot modules
Okrągłe i kwadratowe oprawy natynkowe z obrotowym mocowaniem

Do regulowanego, widocznego montażu na suficie, z białą lub czarną obudową, nachyleniem do 20° i wysokością obudowy 90 mm.

Stały uchwyt punktowy

Stałe oprawy natynkowe IP44 do łazienek i pomieszczeń narażonych na zachlapanie

Wybierz stały reflektor, gdy kierunek wiązki światła jest już zaplanowany i chcesz uzyskać efekt stonowanego światła w stylu downlight. Ten typ jest dostępny w wersji IP44 do łazienek, toalet i podobnych pomieszczeń wewnętrznych.

  • Stopień ochrony IP44 dla łazienek, toalet i podobnych pomieszczeń wewnętrznych.
  • Dostępne jako czarne kwadratowe i białe okrągłe okucia.
  • Najlepiej, jeśli kierunek padania światła i położenie sufitu są już zaplanowane.
  • Przed zastosowaniem jakichkolwiek elementów wyposażenia w pomieszczeniach mokrych należy sprawdzić lokalne przepisy dotyczące stref sanitarnych i przepisów dotyczących montażu.
  • Stopień ochrony IP dotyczy obudowy; kompatybilność z KNX, DALI lub Loxone wynika z modułu LED, kontrolera 24 V i konstrukcji systemu.
Black square IP44 surface-mounted ceiling fitting for bathroomsWhite round IP44 surface-mounted ceiling fitting for bathrooms
Oprawy natynkowe stałe IP44

Do oświetlenia łazienkowego i sufitowego wewnątrz pomieszczeń narażonych na zachlapanie, w których preferowany jest stały strumień światła skierowany w dół.

Obudowa antyodblaskowa

Obudowy do montażu powierzchniowego z powłoką antyrefleksyjną w kolorze czarnym lub białym z opcjami IP44

Wybierz obudowę antyrefleksyjną, jeśli reflektor powinien wyglądać spokojniej pod normalnym kątem. Moduł LED umieszczony jest głębiej w obudowie, co zmniejsza bezpośrednie światło padające z sufitu. Dostępne są wersje IP44 do łazienek i pomieszczeń narażonych na zachlapanie.

  • Dostępne są białe i czarne okucia okrągłe.
  • Wybierz opcję antyrefleksyjną IP44 do łazienek i pomieszczeń narażonych na zachlapanie.
  • Kąt osłony wynoszący 20° pomaga zredukować bezpośrednie odblaski występujące przy normalnym kącie patrzenia.
  • Źródło światła jest umieszczone 20 mm głębiej w obudowie.
  • Białe wersje wtapiają się w jasne sufity; czarne wersje tworzą mocniejszy kontrast i mogą redukować wrażenie oślepienia.
  • Przed złożeniem zamówienia sprawdź moc modułu LED, kąt wiązki, poziom ściemnienia, wysokość pomieszczenia i lokalne przepisy dotyczące stref łazienkowych.
White round anti-glare surface-mounted housing with recessed light sourceBlack round anti-glare surface-mounted housing with recessed light source
Białe i czarne oprawy antyrefleksyjne z opcją IP44

Dla spokojniejszego oświetlenia sufitowego z opcjami IP44, kątem osłony 20° i głębokością wpuszczanego źródła światła 20 mm.

Dopasuj obudowę do montażu powierzchniowego do modułu punktowego LED 24 V

Obudowa do montażu natynkowego nie jest źródłem światła. Znajduje się w niej moduł LED 24 V i definiuje widoczny kształt sufitu. Moduł LED definiuje moc światła, temperaturę barwową, współczynnik CRI i funkcję ściemniania.

Dzięki temu możesz najpierw wybrać widoczną obudowę pomieszczenia, a następnie wybrać moduł LED pod kątem mocy, temperatury barwowej, współczynnika oddawania barw (CRI), rodzaju ściemniania lub funkcji Tunable White / RGBW.

Notatka dotycząca inteligentnego domu: KNX, DALI i Loxone należą do warstwy sterowania. Obudowa natynkowa mieści moduł reflektora LED; ściemnianie i sterowanie kolorem odbywa się za pomocą odpowiedniego sterownika PWM 24 V lub siłownika.
Aby uzyskać bardziej szczegółowe informacje na temat modułowego systemu reflektorów LED 24 V firmy TILLUME, wyboru opraw i późniejszej wymiany modułów, przeczytaj przewodnik po systemie modułowym. Przeczytaj przewodnik po systemie modułowym
TILLUME 24V LED spot module combined with a surface-mounted housing
Przykład: moduł punktowy LED połączony z pasującą obudową montowaną na powierzchni.

Szukasz innych sposobów montażu sufitowego?

Jeśli nadal porównujesz style montażu, przed wyborem obudowy sprawdź oprawy sufitowe wpuszczane i inne elementy wyposażenia sufitowego.

Uzupełnij system reflektorów LED 24 V

W przypadku oświetlenia natynkowego 24 V należy zaplanować obudowę, moduł LED Spot, sterownik i zasilacz razem. Jest to szczególnie ważne w przypadku ściemniaczy, Tunable White, RGBW/RGBWW oraz przewodowych systemów inteligentnego domu.

Pytania praktyczne przed wyborem obudów natynkowych

  1. 1
    Czy obudowa montowana na powierzchni jest kompletnym oświetleniem punktowym LED?

    Nie. Obudowa do montażu natynkowego stanowi część mechaniczną. Staje się kompletnym reflektorem LED do montażu natynkowego dopiero po sparowaniu z kompatybilnym modułem reflektora LED TILLUME 24 V.

  2. 2
    Jaki typ obudowy natynkowej powinienem wybrać?

    Wybierz regulowany uchwyt reflektora, jeśli potrzebujesz kontroli nad kierunkiem wiązki światła, stały uchwyt reflektora, jeśli kierunek światła jest już zaplanowany, lub obudowę antyodblaskową, jeśli priorytetem jest komfort wizualny.

  3. 3
    Kiedy obudowa natynkowa jest lepsza od ramki wpuszczanej?

    Często lepszym rozwiązaniem jest sytuacja, gdy nie można przeciąć sufitu, przestrzeń pod sufitem jest zbyt płytka, projekt dotyczy renowacji lub widoczna obudowa powinna stać się częścią wystroju pomieszczenia.

  4. 4
    Co należy sprawdzić przed złożeniem zamówienia?

    Sprawdź materiał sufitu, sposób mocowania, przepust kablowy, rozmiar obudowy, widoczną wysokość, typ oprawy punktowej, stopień ochrony IP, wymagania dotyczące olśnienia oraz czy wybrany moduł LED pasuje do obudowy. Jeśli oprawa jest montowana w łazience lub pomieszczeniu narażonym na zachlapanie, wybierz odpowiednią opcję montażu natynkowego o stopniu ochrony IP44 i sprawdź lokalne przepisy dotyczące stref instalacji.

  5. 5
    Czy obudowa sprawia, że lampa jest kompatybilna ze standardami KNX, DALI lub Loxone?

    Nie. Obudowa mieści tylko moduł LED. Zgodność z KNX, DALI i Loxone zależy od modułu LED, sterownika lub siłownika PWM 24 V, zasilania i konfiguracji systemu.

  6. 6
    Czy moduł LED można później wymienić?

    Tak. W systemie modułowym TILLUME moduł reflektora LED jest oddzielony od obudowy. Odpowiednie mocowania umożliwiają dostęp od przodu w celu późniejszej wymiany lub modernizacji.

Potrzebujesz pomocy w dopasowaniu obudów, modułów i kontrolerów montowanych na powierzchni?

W przypadku projektów KNX, DALI, Loxone lub większych reflektorów LED 24 V warto przed złożeniem zamówienia sprawdzić obudowę, moduł reflektora LED, sterownik PWM, zasilanie, długość kabla i spadek napięcia.

Zobacz przewodnik po systemie punktowym LED 24 V
